燃料电池发动机系统结构
思瀚产业研究院    2022-11-07

燃料电池发动机系统主要由燃料电池发动机、电压变换器（DC/DC）、车载氢系统等构成，其中燃料电池发动机主要部件包括电堆、发动机控制器、氢气供给系统、空气供给系统等。相较于传统燃油车或纯电动汽车动力系统，燃料电池发动机系统结构较为复杂，具体如下：

燃料电池电堆是发动机系统的核心部件，是氢气和氧气发生电化学反应及产生电能的场所。鉴于单个燃料电池单元输出功率较小，实践中通常通过将多个燃料电池单元以串联方式层叠组合构成电堆来提高整体输出功率。

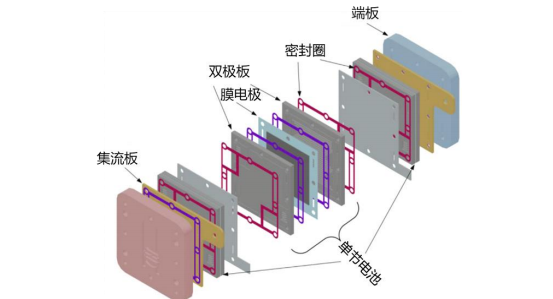

因此，电堆是由双极板与膜电极交替叠合，各单体之间嵌入密封件，经前、后端板压紧后用螺杆拴牢，构成的复合组件，其内部结构示意如下：

除电堆以外，燃料电池发动机还需要一系列辅助系统才能实现其功能。其中控制系统通过高精度调节反应气体的压力及流量等使得电堆中的反应始终维持在输出功率、温度、湿度均合适的水平，保证发动机稳定可靠工作；氢气和空气供给系统是为电堆提供合适压力、温度、湿度、流量的氢气与空气；水热管理系统用于保持燃料电池内部水平衡和热平衡。

此外，燃料电池发动机系统配备由车载高压储氢瓶和配套阀件组成的车载氢系统用于储存燃料，以及用于实现燃料电池与整车高压之间解耦的DC/DC变换器。
