山西忻州-100MW光伏发电上网项目可行性研究报告
   2021-06-11

前言

从长远看可再生能源将是人类未来主要能源来源，因此世界上多数发达国家和部分发展中国家都十分重视可再生能源对未来能源供应的重要作用。在新的可再生能源中，光伏发电和风力发电是发展最快的，世界各国都把光伏发电的商业化开发和利用作为重要的发展方向。根据欧洲JPC的预测，到2030年太阳能发电将在世界电力供应中显示其重要的作用，达到10%以上，可再生能源在总能源结构中占到30%；2050年太阳能发电将占总能耗的20%，可再生能源占到50%以上，到本世纪末太阳能发电将在能源结构中起到主导作用。

倾角连续可调支架效果图

国家发改委、国家能源局以及工信部等相关政府部门密集出台了支持光伏发展的政策。国家在战略新兴产业、电力、太阳能、可再生能源“十四五”规划与“十三五”规划中，均提出要大力发展光伏电站。同时，在补贴方面，国家对已建成光伏电站进行持续21年的补贴。政府的大力支持有利于包括太阳能发电综合服务业务在内的整个光伏产业的迅速成长,并尽快形成规模效益。

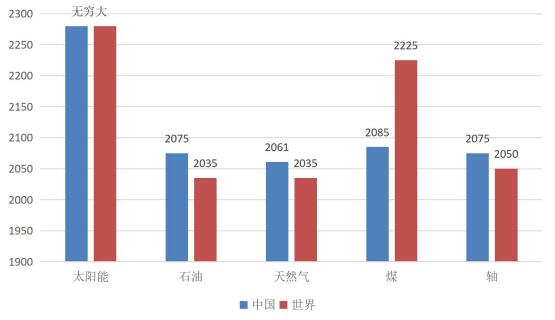

图表0-1世界和中国主要常规能源储量预测

化石能源消耗日益严峻，能源短缺对经济发展的影响日益严峻。大部分化石能源将在本世纪内消耗结束。国际预测世界化石能源的消耗高峰将在2020～2030年之间到来，以后将逐步枯竭。

能源危机和环境恶化已成为影响经济和社会发展的重大障碍，使用清洁的某光伏发电有限公司100MW光伏发电项目再生能源减少环境污染成为众多国家的共识，作为能源消耗最多的城市地区利用可再生能源之一的太阳能已成为城市可持续发展的重要举措。

我国自“十四五”开局以来，在经济快速增长的拉动下，能源的生产和消费大幅度增长。截止2020年八月，我国能源消费总量已经位于世界第二，仅次于美国，约占世界能源消费的20%。由于我国是全球人口最多的国家，而化石能源资源相对匮乏，人均资源占有量低于世界平均水平；依此能耗速度，我国将在全球率先面临化石能源严重不足的威胁。

另外，大规模、无节制的开发利用化石燃料，已造成严重的环境污染问题。过量二氧化碳等废气的排放造成的温室效应、酸雨问题和疾病问题，已引起全球的关注。

项目正是在这一产业背景下选择《光伏100MW光伏发电上网项目》，项目总投资43,507.97万元，占地面积约3,414.56亩，其中光伏发电项目3400亩，升压站14.56亩，建成后25年将形成电力386,975.22万kwh的总发电量，25年总产值为128,475.77万元。与同等电量火电厂相比，相当于每年可节约标准煤4.73万t(以平均标准煤煤耗为325g/kW·h计），相应每年可减少多种大气污染物的排放，其中减少二氧化硫(S02）排放量约0.40万t,二氧化碳(C02）约13.93万t，氮氧化物（NO2)约0.37万t，减轻了环境污染且节能减排效益明显。

1.1.2项目承办单位

某光伏发电有限公司

1.1.3项目建设规模以及年营业规模

项目建设完毕后，25年将形成386975.22万kwh电力的规模，二十五年营业额约128475.77万元。（参见附件：项目二十五年营业规模一览表）。

1.1.4项目投资估算及资金筹措

（a）投资估算

项目动态投资估算为43,507.97万元。其中：静态投资42,570.07万元（设备及安装工程、建筑工程、其他费用、基本预备费等）；建设期利息937.90万元。

（b）资金筹措

项目资金投入均为：1、企业自筹20%：约8,707.97万元；2、申请银行贷款80%：约34,800.00万元。

1.1.5项目拟建地址与性质拟建地址：偏关县达连庄窝村、黄龙池村，坐标参见下表所示：

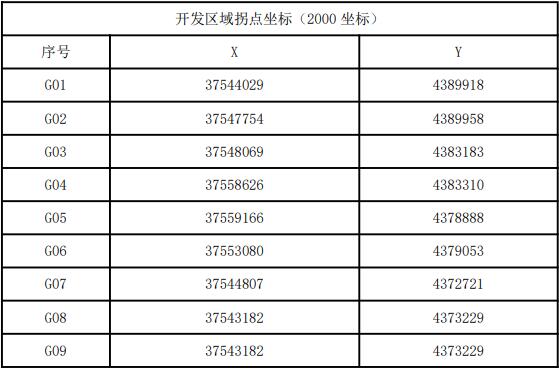

图表1-2开发区域拐点坐标（2000坐标）

1.3.5系统总体方案设计及发电量计算

1、光伏系统总体方案

山西偏关县晋林光伏100MW光伏发电上网项目总装机容量100MWp，规划采用单晶双面半片电池组件。全站设置40个发电单元，每个发电单元按照2.5MW规模进行设计。每个发电单元通过1台2500kVA/35kV的升压变压器就地升压至35kV，本工程共设计光伏区35kV集电线路5回，每回为8个发电单元汇集母线（最终集电线路数量按110kV升压站建设方案为准），汇集母线采用35kV新型稀土合金电缆接入35kV/110kV升压站。本工程组件支撑系统设计全部采用倾角连续可调式支架方案，实现最优的性价比，获得发电量的显著提升。根据本项目场址具体情况，经过分析对比可知，采用倾角连续可调式支架方案的系统设计时，可实现对光照资源及土地资源的最有效的利用。

2、年发电量

光伏组件的光电转换效率会随着时间的推移而降低，参照主流的高效单晶硅双面半片太阳能组件供货厂家提供的质量保证：承诺30年功率质保0.45%线性功率衰减（首年无衰减）。同时参照组件厂家衰减系数参数，进行光伏电站各年的上网电量计算。光伏电站建成后首年发电量为16638.50万度，首年等效利用小时数1664.10h，25年内总发电量377,700.78万度，25年平均发电量15,108.03万度。

3、储能方案

10MW/20.964MWh储能系统为3个3.45MW/6.988MWh储能单元，储能系统采用ST6988KWH(L)-3450UD-MV集装箱一体化设计方案，具有安装维护方便、系统集成化程度高等优点。

ST6988KWH(L)-3450UD-MV储能单元由1台30尺“逆”“变”一体储能21偏关县晋林光伏发电有限公司100MW光伏发电项目变流器集装箱（SC3450UD-MV）和2台40尺磷酸铁锂电池集装箱（ST3494KWH(L)）组成，储能系统交流侧并网电压等级为35kV，可实现平滑光伏出力、减少光伏限发、一次调频等功能。

1.3.6电气工程

1、电气一次

本项目全站共设置40个发电单元，每个发电单元配置12台196kW逆变器及1台2500kVA双绕变压器，组成1套2.5MW箱变升压装置。每个发电单元经过逆变器直接汇流接入箱变升压至35kV，每8个单元并联，共5回集电线路接入本期新建的110kV升压站35kV母线侧，最终以1回110kV线路接入至110kV汇集站。接入系统方案最终以电力系统接入批复为准。

2、电气二次

本工程按照无人值班、少人值守的原则设计。光伏电站采用计算机监控，110kV线路、主变压器、35kV线路的监控和调度部门远方监控“五遥”功能由升压站综合自动化系统完成。计算机监控系统采用开放式分层分布结构，由站控层、间隔层构成。计算机监控系统站控层和间隔层设备均按光伏电站实际建设规模配置。

每座升压站设配电楼、综合楼各一座，其中配电楼为一层建筑，综合楼为二层建筑。35kV开关柜、接地电阻成套装置、SVG屋内装置及低压配电柜等设备布置在配电楼一层。主变、SVG户外设备、施工变及110kV敞开式配电装置等户外布置。

主控室布置在综合楼，室内操作台上布置有监控主机兼操作员站、五防工作站、光伏功率预测系统工作站、有功无功控制系统工作站等。二次设备布置在综合楼继保室内，室内布置有继电保护设备、监控系统设备、调度自动化设备、直流系统以及逆变电源屏等。

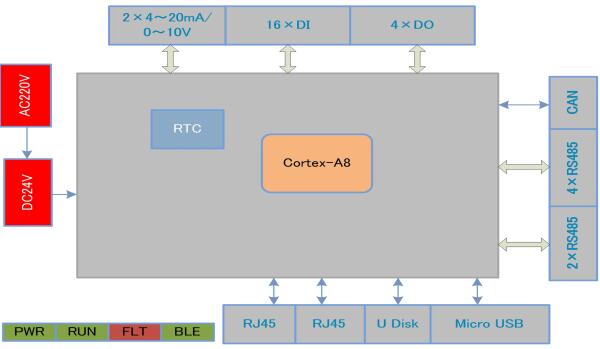

光伏区设备的监控由每个子阵一台的智能子阵控制柜里的数据采集器实现，主要监视组串的电流电压、逆变器及箱变的各项运行数据和实现对逆变器的远控。35kV配电装置的保护测控功能由配电装置内微机型综保测控装置实现。采用智能光伏电站方案，电站监控采用PLC电力载波+光纤环网通讯；预留智慧能源运营管控平台接口，具体要求与通信接口一致。

1.3.7土建工程

本工程光伏组件支架基础拟采用灌注桩基础。光伏组件支架采用倾角连续可调式安装方式，最佳倾角条件下支架下沿离地高度不小于1500mm。箱变基础采用钢筋混凝土箱形基础，基础混凝土采用C30，垫层采用C20。基础以粉砂岩为持力层，不足部分下做砂夹石垫层，压实系数不小于0.96。

6.2.1国产化情况

晶体硅电池、非晶硅薄膜电池目前均可以实现国产；铜铟硒、碲化镉等非硅薄膜光伏电池目前国内尚处在中试或小批量生产阶段。虽然美国第一太阳能公司在碲化镉领域一枝独秀，但是该种组件制造所需的碲、镉等元素储量较小，很难代替硅基光伏组件的位置。铜铟硒目前产量还较低，并且也存在生产所需元素储量较小，含有重金属等问题。

6.2.2光伏组件的选择

某光伏发电有限公司积极响应国家能源局要求，以行业领先技术为原则，以提升系统效率和降低发电成本作为目的，进行组件选型。当前光伏电池技术的发展主导着整个光伏行业应用技术水平以及成本降低的速度，单晶和多晶电池依然占据着市场主流，近几年晶硅电池制造技术和工艺技术的发展推动了组件光电转换效率的大幅提升，组件效率提升对光伏系统的度电成本降低起到重大的推动作用。

高效晶硅电池及组件封装工艺技术百花齐放，PERC、黑硅、MWT、多栅线技术、大硅片等集多种技术叠加正逐步成熟并走向规模化应用，已形成量产并代表着行业领先技术水平的单晶P型PERC双面组件及代表着行业领先技术水平的超高效异质结HJT双面组件已体现出明显的市场应用优势，为了能够全面掌握这种先进组件的运行特性，为行业提供实证数据支撑，进一步促进产业升71偏关县晋林光伏发电有限公司100MW光伏发电项目级和推广应用，本建设方案拟全站选用单晶P型PERC双面540Wp高效组件进行设计。

7.5主要设备参数

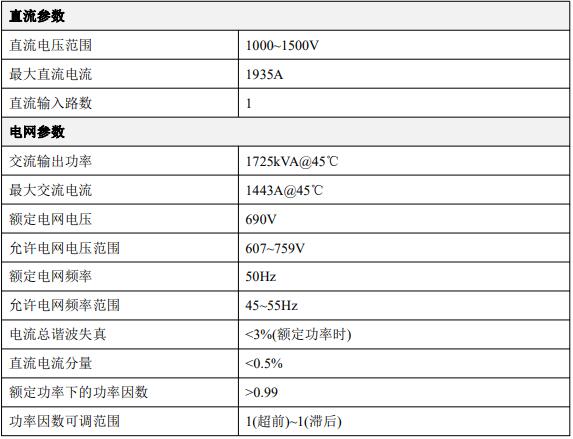

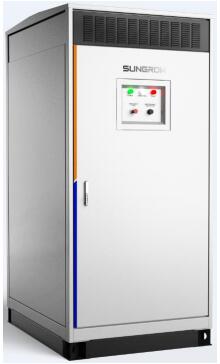

1储能变流器SC1725UD

（1）产品简介

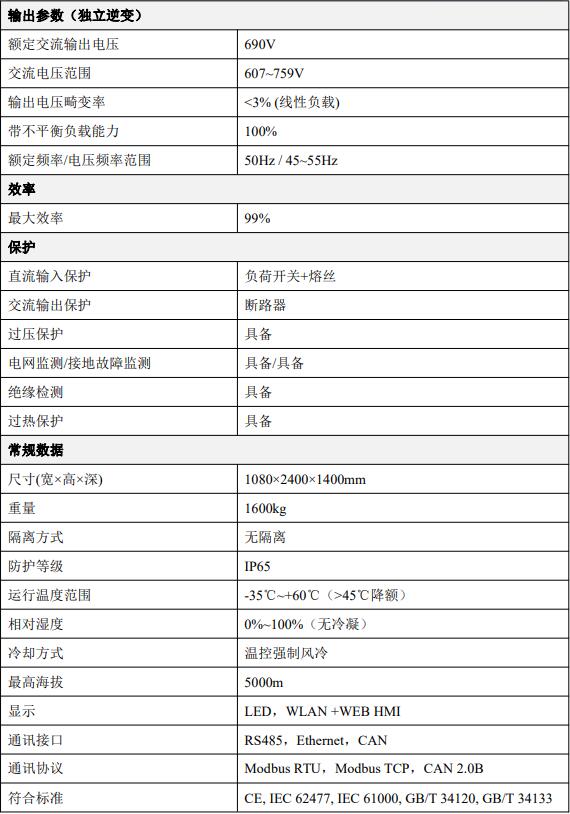

技术参数

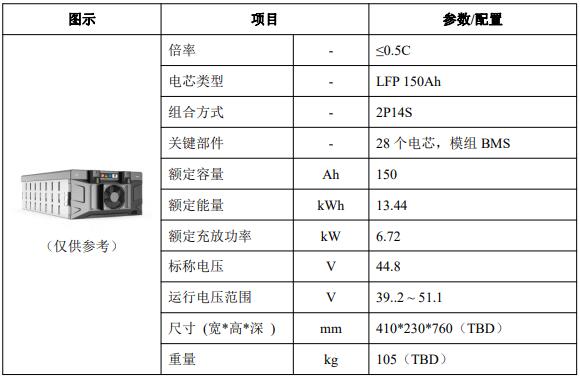

1电池模组技术参数

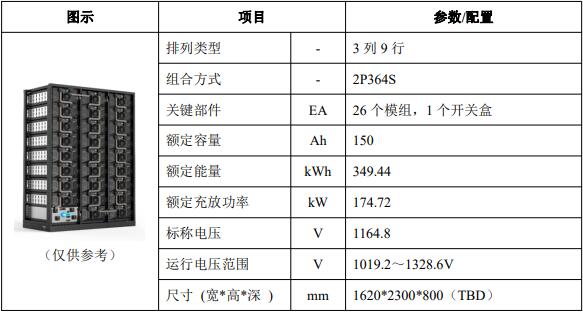

2.电池簇技术参数

3.电池管理系统电池簇（RACK）是大规模电储能的基本单元，其构成要素包括：存储能量的电池包（PACK），弱电监测控制的电池管理系统（BMS），强电监测控制的开关盒，结构承重的电池架等。其中BMS采用三级管理架构设计，系统的整体控制及通信框图如下图所示：

1)电池管理单元（BMU）：内置在PACK，具有电压和温度采样、被动均衡等功能，其采用无软件设计，通过差分UART菊花链实现通信及控制功能。

2)电池簇管理单元（CMU）：内置在开关盒，具有SOC计算、控制BMU、控制主功率电路通断功能。

3)电池系统管理单元（SMU）：内置在直流配电柜，具有环境监控(选配)、控制CMU，控制主功率电路通断功能。

13.5工程运行期安全管理及相关设备、设施设计

贯彻“安全第一、预防为主”的方针，加强工程安全与工业卫生设施和技术措施的实施，保护劳动者在劳动过程中的安全与健康，保障财产不受损失。必须建立、健全安全生产责任制度；健全安全技术操作规程和安全规章制度；健全特种作业人员持证上岗和建档制度；完善安全生产条件，确保安全生产。实行全员，全方位，全过程的管理；根据法律法规制定相关职业安全卫生制度。制度的主要内容包括：目标、责任、承诺、奖惩规定、监督考核、总结等内容。

13.5.1安全卫生机构设置、人员配备

安全卫生管理机构必须和整个光伏电站生产管理组织机构及人员配备统一考虑。工程投产后，设置安全卫生管理机构及安全卫生监测站，负责劳动安全与工业卫生方面的宣传教育和管理工作，保障以保证光伏电站顺利运行，达到安全生产的目的。从“安全生产、安全第一”的角度出发，管理和监测机构负责整个枢纽的消防、劳动安全卫生检查、日常的检测、劳动安全及职业卫生教育、职工的正常体检等。其机构人员的配置为l～2人，可以为兼职人员，归口安监办管理。

某林光伏发电有限公司100MW光伏发电项目光伏电站运行人员在开始工作前，需进行必要的安全教育和培训，并经考试合格后方能进入生产现场工作，同时按国家标准为生产运行人员配备相应的劳动保护用品，以便生产运行人员有一个良好的身体条件，为光伏电站的安全运行有一个较好的软件基础，减少和预防由于生产运行人员的失误而导致生产事故。建立巡回检查制度、操作监护制度、维护检修制度，对生产设备的相关仪器、仪表印器材进行安全的闩常维护。安全卫生管理机构根据工程特点配置声级计等监测仪器设备和必要的安全宣传设备。

13.5.2.1安全生产监督制度

工程投产后，设置安全卫尘管理机构及安全卫生监测站，并制定有效的安全生产监督制度，以保证光伏电站顺利运行，达到安全生产的目的。

（1）健全三级安全网，并切实开展工作。

（2）事故报告、安全统计报表做到及时、准确、完整，应存档的事故资料、录像、照片齐全。

（3）安全监督人员经常深入现场开展监察并指导安全生产工作，对违章作业现象及时制止并提出改进意见，建立并执行《安全监督通知书》制度。

（4）安全监督机构应组织编制本企业的“安全措施”，参与“反事故措施”的制定，并对“两措”的执行情况进行监督检查。

（5）安全监督机构及时转发上级有关安全通报，并及时向有关单位汇报和反馈本单位的事故信息。

（6）对有关用具和劳动产品进行定期检查。

13.5工程运行期安全管理及相关设备、设施设计

贯彻“安全第一、预防为主”的方针，加强工程安全与工业卫生设施和技术措施的实施，保护劳动者在劳动过程中的安全与健康，保障财产不受损失。必须建立、健全安全生产责任制度；健全安全技术操作规程和安全规章制度；健全特种作业人员持证上岗和建档制度；完善安全生产条件，确保安全生产。实行全员，全方位，全过程的管理；根据法律法规制定相关职业安全卫生制度。制度的主要内容包括：目标、责任、承诺、奖惩规定、监督考核、总结等内容。

13.5.1安全卫生机构设置、人员配备

安全卫生管理机构必须和整个光伏电站生产管理组织机构及人员配备统一考虑。工程投产后，设置安全卫生管理机构及安全卫生监测站，负责劳动安全与工业卫生方面的宣传教育和管理工作，保障以保证光伏电站顺利运行，达到安全生产的目的。从“安全生产、安全第一”的角度出发，管理和监测机构负责整个枢纽的消防、劳动安全卫生检查、日常的检测、劳动安全及职业卫生教育、职工的正常体检等。其机构人员的配置为l～2人，可以为兼职人员，归口安监办管理。

某林光伏发电有限公司100MW光伏发电项目光伏电站运行人员在开始工作前，需进行必要的安全教育和培训，并经考试合格后方能进入生产现场工作，同时按国家标准为生产运行人员配备相应的劳动保护用品，以便生产运行人员有一个良好的身体条件，为光伏电站的安全运行有一个较好的软件基础，减少和预防由于生产运行人员的失误而导致生产事故。建立巡回检查制度、操作监护制度、维护检修制度，对生产设备的相关仪器、仪表印器材进行安全的闩常维护。安全卫生管理机构根据工程特点配置声级计等监测仪器设备和必要的安全宣传设备。

13.5.2.1安全生产监督制度

工程投产后，设置安全卫尘管理机构及安全卫生监测站，并制定有效的安全生产监督制度，以保证光伏电站顺利运行，达到安全生产的目的。

（1）健全三级安全网，并切实开展工作。

（2）事故报告、安全统计报表做到及时、准确、完整，应存档的事故资料、录像、照片齐全。

（3）安全监督人员经常深入现场开展监察并指导安全生产工作，对违章作业现象及时制止并提出改进意见，建立并执行《安全监督通知书》制度。

（4）安全监督机构应组织编制本企业的“安全措施”，参与“反事故措施”的制定，并对“两措”的执行情况进行监督检查。

（5）安全监督机构及时转发上级有关安全通报，并及时向有关单位汇报和反馈本单位的事故信息。

（6）对有关用具和劳动产品进行定期检查。
